레이저 정밀측정

레이저 평탄도, 진직도, 직각도 및 기하학적 정밀측정 시스템
L-73X & L-74X 시리즈 장비

레이저 평탄도 측정장비는, 360도 회전하는 레이저 발생장치와 레이저 빔을 수신하여 측정하는 면에 대하여 높고 낮음을 측정한 후,
값을 표시하여 주는 수신장치 및 보조 표시장치로 구성이 되어 있으며, 다르고, 쉽고, 정확하고, 정밀하게
측정면의 평탄도와 진직도를 측정 할 수 있는 정밀 레이저 평탄도 측정장비임.
기본 구성품은 아래와 같음.

1. 레이저 발생 장치
모델 : L-740 Ultra Precision Leveling Laser
  • One, two or three auto-rotating laser planes
  • Laser plane flatness : 00003"/ft or 0,0025 mm/M
  • Laser plane orthogonality : up to 00006"/ft or 0,005 mm/M
  • Built-in, backlit level vials with up to 00006"/ft or 0,005 mm/M accuracy
  • 3-axis adjustment base for fast setups
2. 레이저 수신 장치
모델 : A-1520-24ZB Universal Wireless Target
  • Sensor Resolution : 0,00025mm
  • Linearized Accuracy: +/-0,0015mm
  • Measuring range : +/-25mm
  • Battery Life : 11.5 Hours continuous duty
  • Operating range : 100' from laser to target
3. 정밀측정용 수신장치 고정장치
모델 : IF-SPF Special Precision Fixture

Precision Machining work
No measurement error at any 360 position
Very small height measuring space

4. 보조 디스플레이 장치
모델 : R-1308 Auxiliary Readout

The R-1308 Auxiliary Readout attaches to the magnetic base post of Hamar Laser's Type II Wireless Unitargets (A-1519/1520) and operates using a direct connection to the target

5. 보관 및 이동용 케이스
모델 : A-809XL Transportation case with wheels

Press & Pull latches hold fast even under duress, yet open effortlessly.
Permanently attached Vortex® valve automatically adjusts air pressure without letting in water,
Add the security of your own padlock to unbreakable, molded-in hasps, Telescoping handles & rugged in-line wheels make transport

㈜인터페이스 레이저 정밀측정 솔루션

머시닝 센터 정밀 얼라인먼트 측정 및 조정 작업

㈜인터페이스 레이저 정밀측정 솔루션

Hamar Laser 시스템은 머시닝 센터, 보링 밀, 선반 또는 그라인더 등에 대하여 기하학적인 교정을 필요로 하는 응용분야에 적합한 시스템 입니다.
모든 Hamar Laser 시스템은 특허를 받은 제품이며, 최신 기술을 적용하며, 가장 쉽게 단순하면서도 가장 빠르게 금속 가공 분야에서 정렬 작업을 수행 할 수 있도록 합니다.
거의 모든 분야에서 일반적인 방법(레벨 직각계 지시계 ,직선 와이어 등) 또는 Interferometry(리니어 측정 레이저 보다 60~70% 정도 빠르게 정렬작업을 수행 할 수 있다는 장점을 가지고 있습니다.
일반적인 방법은 너무 시간이 많이 소요됩니다!

㈜인터페이스 레이저 정밀측정 솔루션

일반적인 방법으로 공작기계를 정렬하는 경우 몇 일 또는 한 주가 필요합니다. 특히 복합적으로 추가되는 누적 측정 에러(Stack-up error)는 요즈음 공작기계에서 요구하는 허용모차를 맞추기가 매우 어려우며, 많은 시간과 숙련도가 높은 작업자를 필요로 합니다. 이러한 이유로 대부분의 회사에서는 정련 작업을 생산시간보다 너무 많이 소요되므로 수행하지 않게 됩니다.
Hamar Laser 정렬 시스템을 사용하는 경우 생산일정에 지장을 초래하지 않으면서 빠른 시간 내에 정렬작업을 할 수 있도록 지원하여 드립니다. ¼ arc second{0,001 mm) 정밀도를 제공하며 기계가 더욱 정밀하게 가공 촬 수 있도록 도와 드리며, 스크랩 율을 감소 시키고, 생산성을 향상 시켜 드립니다.

1정렬이 첫 번째, 리니어 포지션은 두 번째!

공작기계 산업분야에서 잘못 인식되고 것 중 하나는 적절한 리니어 포지셔닝이 고품질 부품을 생산하는 것의 전부라고 생각하는 것 이다.
고품질의 부품을 가공하기 위하여는 공작기계의 기하학적 평탄도, 직선도, 직각도 및 평행도) 상태를 우선적으로 측정하고 교정하여야 한다는 사실을 인식하여야 한다. 기하학적 측정과 교정이 이루어진 후, 다음으로 리니어 포지셔닝에 대하여 측정하고 교정이 이루어져야 한다.

22가지 형태의 공작기계용 레이저!

Haamar Laser system은 2가지 형태의 레이저가 있다.
1. 직선 라인 레이저 시스템 : 선반, 터닝 센터, 보어 및 실린더 그라인딩 분야 적용,
2. 멀티 레이저 및 연속 360도 회전 레이저 시스템 : 머시닝 센터, 수직 터닝 선반, 보림 밀 및 표면 그라인딩 분야 적용.

32가지 레벨의 정밀도 !

연속 360도 회전형 레이저 시스템은 2가지 정밀도를 가지고 있다. L-730 정밀형과 L-740 초정밀형이며, 각각 모델은 레이저 면을 하나 또는 둘, 세 개의 면을 가질 수 있다. L-730 레이저는 0.01 mm 정밀도를 가지며, L-740 레이저는 0.001 7mm/ 정밀도를 갖고 있다. L-743 초정밀 3면 레이저 스캔 시스템은 모든 머시닝 센터에 대하여 가장 빠른 시간 내에 기하학적 상태를 측정하고 교정하도록 하며 준다. 높은 정밀도와 360도 회전하는 레이저 평면을 제공하는 레이저 시스템은 전 세계적으로 Hamar Laser 밖에 존재하지 않는다.
이러한 고성능의 레이저 시스템은 측정 뿐만 아니라, 교정을 동시에 수행 할 수 있도록 하므로 일반적인 방법과 비교하며 엄청난 시간 절약과 정밀도를 확보 할 수 있다.

4다른 방법과 비교하여 70% 다른 정렬 작업 수행 !

연속적으로 회전하는 레이저와 실시간일반적인 방법과 인터페로미터 방법에 비하여 70% 정도 빠르게 정렬작업을 수행 할 수가 있다.
연속 회전하는 레이저인 Hamar Laser 시스템은 수동으로 레이저를 회전하고, 타겟을 각 측정 포인트에 맞추는 작업등 많은 시간이 소요되는 일반적인 방법의 Point-and-Shoot 방식의 레이저 시스템과 비교 할 때 엄청난 작업시간의 차이를 확인 할 수가 있으며, 아울러 동시에 X,Y & Z 면의 레이저를 연속 회전하는 경우는 더욱 확연한 작업시간 차이가 있다. 데이터 출력 기능은 머시닝 센터를 정렬하는 경우,

5한번의 셋업으로 연속적으로 3축(X,Y & Z)을 측정 !

또 하나의 혁신적인 시간 절약 포인트는 동시에 한번의 셋업으로 3축을 측정하고 교정할 수 있다는 것이다.
단지 각 축의 평탄도와 직진도를 측정 할 뿐만 아니라, 3축의 직각도를 측정 할 수 있다. 또한 한번의 셋업으로 메인 기계의 축을 기준으로 회전 테이블 또는 확장 테이블(Quill)의 평행도를 쉽게 측정 할 수 있다.

6부품 셋업 시간과 기계 정지 시간 감소!

실시간으로 정렬 데이터와 정렬 불량 에러를 제공하므로, 별도의 셋업 없이 빠르고 쉽게 교정 작업을 수행 할 수가 있다.
이것은 사용자에게 매우 대단한 이득이며, 직진도와 평탄도를 결정하기 전에 해당 축의 전체 길이를 반드시 측정하여야 할 뿐만 아니라 실시간으로 측정데이터를 제공하지 못하는 Interterometer 또는 Autocolinnator에 비하면 엄청난 차이가 있다.
또 다른 이득으로는 적절하게 정렬이 완료된 공작기계는 Tool Set-Up 시간을 혁신적으로 줄일 수 있다는 것이다.

7누적 에러(Stack-Up Errors) 감소

일반적인 정렬 방법의 가장 위험한 문제는 여러가지의 서로 다른 정렬 장비를 사용하여야 하므로 많은 시간이 소요될 뿐만 아니라, 사용 장비별 측정에러가 누적된다는 것이다. Hamar Laser의 L-743모델은 180도 회전하는 경우, 0,0025mm와 90도 회전하는 경우 10.01 mm/M의 고정밀도를 누적 측정 에러 없이 측정 및 교정작업이 가능하다.

8직각도 측정은 매우 쉽다!

L-743의 3면(X,Y & 2) 레이저는 각 레이저 면이 0.005mm 정밀도를 기준으로 각 레이저 면이 직각을 이루고 있어 한번의 셋업으로 직각도를 손쉽게 측정이 가능하다. 인터페로미터를 이용하여 직각도를 측정하여야 한다면 얼마나 많은 시간과 측정이 필요한지 상상이 가능할 것이다. 아마 직각도 측정을 위한 셋업 하는 데에만 몇시간이 소요 될 것이다. L-743의 경우, 셋업 시간은 약 15~20분 정도 소요되며, 기계 축의 전체 측정 길이는 30.5미터까지 측정이 가능하다.

9무선 수신장치 및 표시장치 표시속도 셋업 !

A-1519,A-1519HR & A-1520 무선 수신장치 타켓은 표준 타겟을 기준으로 긴 케이블이 필요 없이 멀리서도 편리하게 즉시 측정 값을 표시 할 수 있다.
무선 수신장치 타겟은 254mm의 측정 범위를 가지고 있으며, 0,0005mm의 분해능과 레이저로부터 30.5 미터까지 측정이 가능하다. R-1309 PDA, 데이터 수신장치는 4개의 무선 수신장치를 무선으로 데이터를 읽을 수 있도록 되어 있어 측정 작업시 매우 편리하게 사용이 가능하며, 셋업 기능이 들어 있어 레이저 셋업시 매우 유용하다.

10편리하게 데이터를 수집하고 분석하여 주는 소프트웨어 !

무선 수신장치를 컴퓨터에 연결하여 손쉽게 측정하는 데이터를 수집하고 분석하며 머시닝 센터 정렬 작업을 빠르고 쉽게 수행 할 수 있도록 도와 준다.
윈도우 기준이며, 컬러 그래픽을 사용하며 보기에 쉽게 하였다. 물론 보고서 출력 기능도 갖추고 있다.

㈜인터페이스 레이저 정밀측정 솔루션
㈜인터페이스 레이저 정밀측정 솔루션

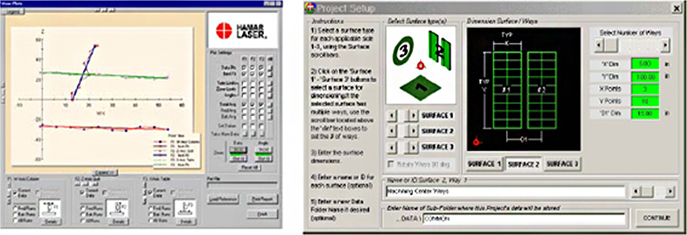

Hamar Laser's 3D-Plot Machine Tool Geometry Software showing the View Plot Screen
and Plane5 Software showing the Project Setup Screen

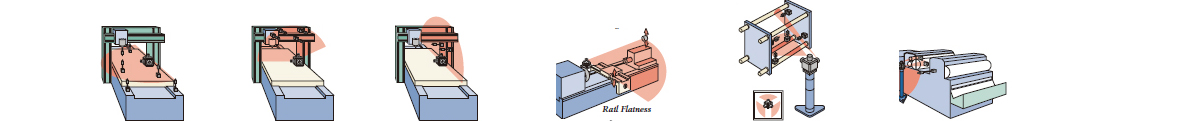

Alignment System Features

  • 3 continuously rotating laser planes with operational range of 100' (30.5 meters) in radius.
  • Laser planes flat to 1/2 arc second (0.00003"/ft or 0.0025mm/M) in 180° sweep and 1/4 arc second (0.000015"/ft or 0.001 mm/M) in 90° sweep.
  • Planes are mutually square to 1 arc second (0.00006"/ft or 0.005 mm/M).
  • Includes L-123 Pitch/Roll/Yaw base with coarse and fine adjustments.
  • Standard Targets : A-1519 Single-Axis, Wireless Target with 1" (24.5 mm) Measuring Range and .0001" (0.0025 mm) Resolution.
  • Backlit levels accurate to 1 arc second (0.00006"/ft or 0.005 mm/M)
  • Uses A-1520 Single-Axis Wireless Target with 250" Range and 0.00001" (0.00025 mm) resolution for higher accuracy applications.
  • Diode lasers 2 times more stable than HeNe based laser systems.
  • Completely self contained.
  • Instant on with virtually no warm-up.
  • Typical setup time 20 minutes or less.
  • Battery or AC powered.
  • ㈜인터페이스 레이저 정밀측정 솔루션Straightness

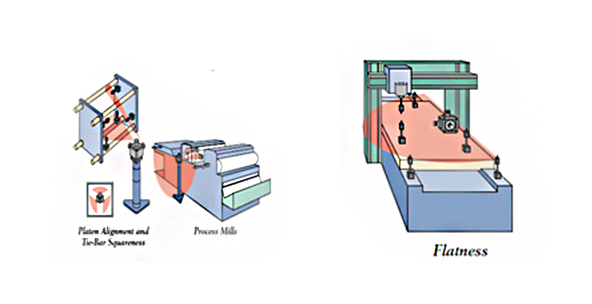

  • ㈜인터페이스 레이저 정밀측정 솔루션Flatness
  • ㈜인터페이스 레이저 정밀측정 솔루션Squareness

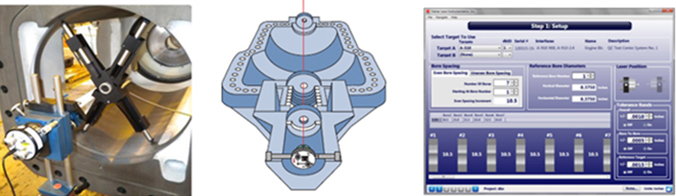

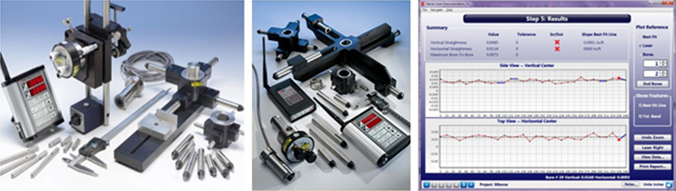

보어(Bore) Alignment System

특허 제품 Self-Centering 지그를 사용하며 보어 내부에 수신장치 삽입하며 측정
대경 사이즈에 따라 길이 조절이 가능한 수신장치 장착용 스피셜 지그 고정 장치
300미터 길이까지 측정이 가능하며, 0.0008mm/h 분해능

㈜인터페이스 레이저 정밀측정 솔루션

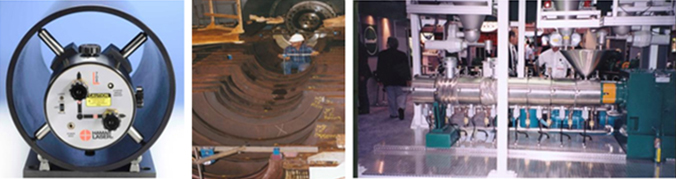

Compressor, Stern Tube, Shaft Bearing Bores Alignment

Front-mounted straight-line laser : 0.0006mm/M Angular adjustment 분해능

㈜인터페이스 레이저 정밀측정 솔루션

Cylinder QC, Ball-Screw bearing housing, Diesel Engine Crankshaft, Extruder, Steam & Gas Turbine,
Aircraft Hinge line Bar-turning machines, Bar Feeders

㈜인터페이스 레이저 정밀측정 솔루션

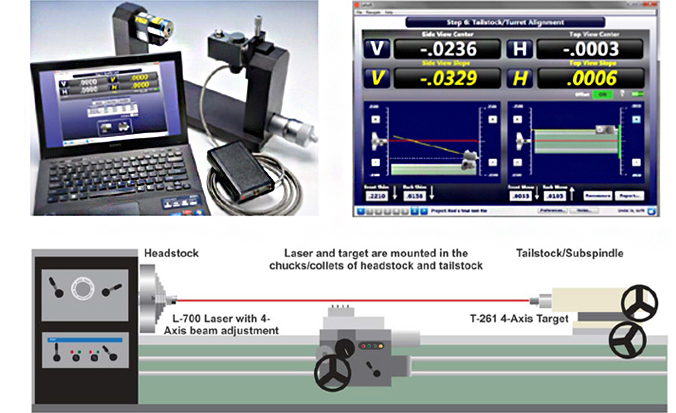

Spindle(Lathe) Alignment System

스핀들 또는 선반을 정렬 작업하는 시스템이며, 수평 수직 오프셋 & 수평 수직 편각을 동시에 측정이 가능
일반적인 정렬 작업에 비해 70% 정도 작업 시간 절약
0.0005mm 측정 정도, 30미터 거리까지 측정 가능

㈜인터페이스 레이저 정밀측정 솔루션

5단계로 수행하는 간단한 작업!

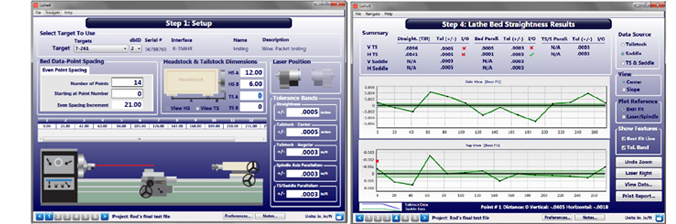

초기 셋업 화면과 측정 작업 완료 후 결과를 보여 주는 프로그램 그래프

㈜인터페이스 레이저 정밀측정 솔루션

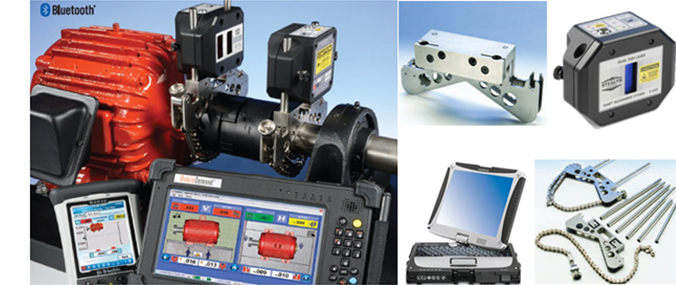

레이저 축 정렬 장비 (Shaft Alignment System)

초보자도 쉽게 정밀하게 정밀 얼라인먼트를 수행하도록 설계 및 디자인 된 제품
별도의 전용 장비 없이 모든 종류의 노트북 또는 Tablet PC 사용하며 데이터 관리
무선통신 기능으로 작업자가 자유롭게 설비 주변을 이동하며 작업 수행

㈜인터페이스 레이저 정밀측정 솔루션
  • 0.5 Micron 측정 정밀도
  • 노트북 또는 Tablet PC 사용
  • 윈도우 기반 소프트웨어
  • 편심 · 편 각 동시 측정 (Dual-BeamTM)
  • 100% 블루투스 무선통신
  • IP 등급 67 : 방진 · 방수 완벽

초보자도 쉽게 5단계를 따라 하면서 하는 축 정렬 작업

  • ㈜인터페이스 레이저 정밀측정 솔루션홈 화면
  • ㈜인터페이스 레이저 정밀측정 솔루션Step 1 : 치수 기입
  • ㈜인터페이스 레이저 정밀측정 솔루션Step 2 : 레이저 영점조정
  • ㈜인터페이스 레이저 정밀측정 솔루션Step 3 : 소프트풋 체크
  • ㈜인터페이스 레이저 정밀측정 솔루션Step 4 : 데이터 취득
  • ㈜인터페이스 레이저 정밀측정 솔루션Step 5 : 실시간 동시 조정 작업
